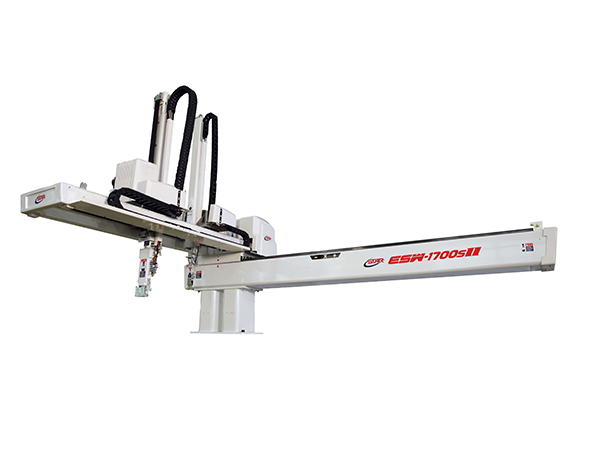

基本參數
電源 | 常用氣壓 | 驅動方式 | 姿勢(氣缸) | 氣動姿勢部雅力(氣壓：0.5Mpa時) | 控制箱 | |
AC200V±10% 50/60Hz（三相） | 0.5Mpa | AC同服馬達 | 90°固定 | 最大可搬重量 | 姿勢力矩 | STEC-NC2a |
25kg（35kg） （含夾具重量） | 88N-m | |||||
綜合參數
| 機種 | 行程（移動量）(mm) | 電源設備 容量 (KVA) | 最大消費 電力 (KW) | 機器重量 | 空氣消耗量 (Ne/Cyclc) | ||||
| ?上下 | ?上下 | 前后 | 走行 | 本體 | 操作盒 | ||||
| ESW-1700Ⅱ | 1700 [2000] [2300] | - | 164~1600 [164~1900] | 2500 [2000] [3000] | 4.0 | 2.8 | 852 | 1.1 | 20.73 |
| ESW-1700sⅡ | 1750 [2050] [2350] | ?375~1600 ?127~1352 ?375~1900 ?127~1652 | 6.3 | 3.9 | 935 | ||||
| 37.79 | |||||||||
[ ]尺寸表示選項行程。
本體重量包括控制箱及電纜線的重量。
?：表示制品側手臂；?：表示水口側手臂。
（）內的數值表示姿勢強化型。

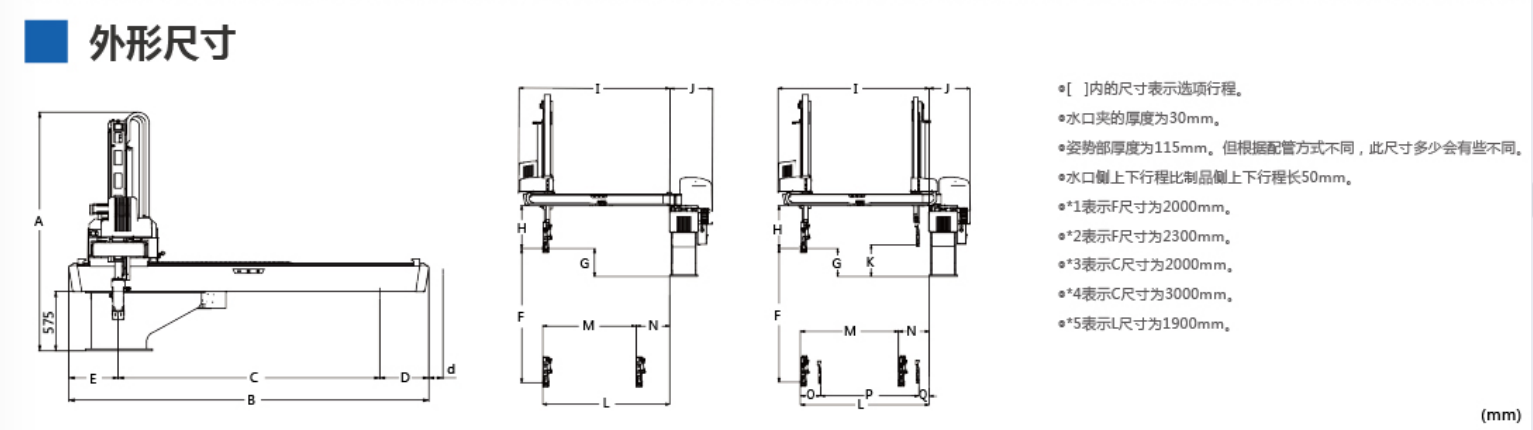

外形尺寸
| 機種 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
| ESW-1700Ⅱ | 2290 [2440]*1 [2590]*2 | 3450 [2990]*3 [4010]*4 | 2500 [2000] *3 [3000]*4 | 464 [504]*3[524]*4 | 486 | 1700 [2000]*1 [2300]*2 | 350 | 550 | 1910 [2210]*5 | 527 | - | 1600 [1900]*5 | 1436 [1736]*5 | 164 | - | - | - |
| ESW-1700sⅡ | 2330 [2490]*1 [2630]*2 | 400 | 1225 [1525]*5 | 375 | 248 | 1225 [1525]*6 | 127 |
*反操作時E、D值與正操作時相同
*d值正操作時為0、[0]*3、[30]*3、[30]*4
反操作時為0、[0]*3、[0]*3、[0]*4
