基本參數
電源 | 常用氣壓 | 驅動方式 | 姿勢(氣缸) | 氣動姿勢部雅力(氣壓：0.5Mpa時) | 控制箱 | |
AC200V±10% 50/60Hz（單相） | 0.5Mpa | AC同服馬達 | 90°固定 | 最大可搬重量 | 姿勢力矩 | STEC-NC2a |
10kg （含夾具重量） | 57.8N-m | |||||
綜合參數
| 機種 | 行程（移動量）(mm) | 電源設備 容量 (KVA) | 最大消費 電力 (KW) | 機器重量 | 空氣消耗量 (Ne/Cyclc) | ||||
| ?上下 | ?上下 | 前后 | 走行 | 本體 | 操作盒 | ||||
| ESW-1200Ⅱ | 1200 [1400] [1700] | - | 158~1338 [158~1538] | 1800 [1600] [2000] [2200] | 2.5 | 2.0 | 529 | 1.1 | 7.1 |
| ESW-1200sⅡ | 1250 [1450] [1750] | ?328~1338 ?97~1107 ?328~1537 ?97~1307 | 4.1 | 2.8 | 636 | ||||
| 23.31 | |||||||||
[ ]尺寸表示選項行程。
本體重量包括控判箱及電纜線的重量。
?：表示制品側手臂；?：表示水口側手臂。
將走行行程為1800mm和2200mm行程的走行體向取出側移動200mm時，走行行程將變?yōu)?600mm和2000mm。

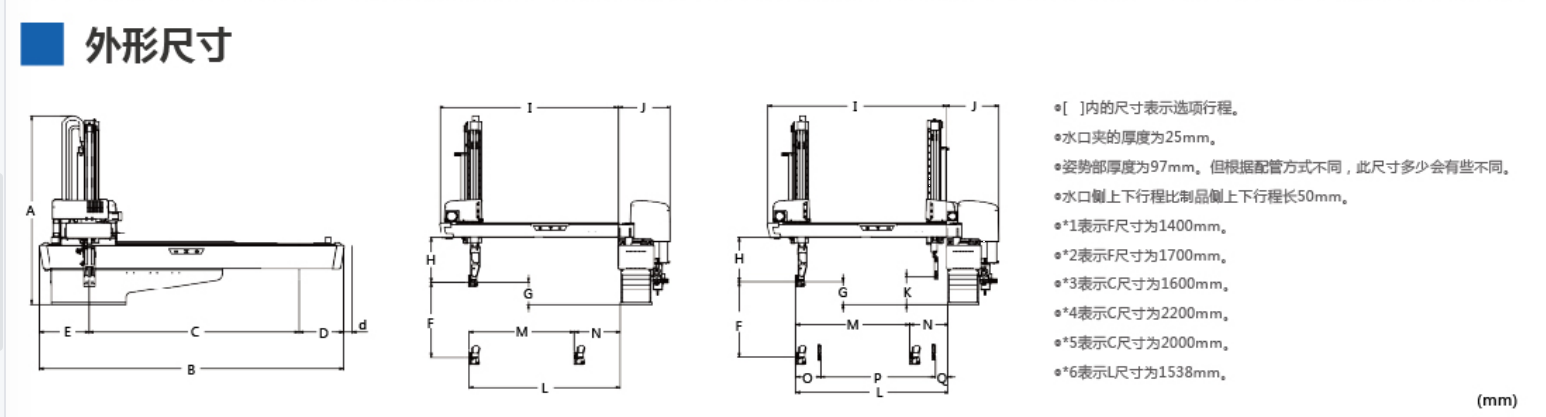

外形尺寸
| 機種 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
| ESW-1200Ⅱ | 1720 [1770]*1 [1990]*2 | 2680 [2680]*3 [3080]*4 [3080]*5 | 1800 [1600] *3 [2200]*4 [2000]*4 | 430 | 450 [605] *3 [450]*4 [650]*5 | 1200 [1400]*1 [1700]*2 | 200 | 395 | 1590 [1850]*6 | 450 | - | 1338 [1538]*6 | 1100 [1380]*6 | 158 | - | - | - |
| ESW-1200sⅡ | 1720 [1770]*1 [1990]*2 | 250 | 1100 [1210]*6 | 328 | 229 | 1100 [1210]*6 | 99 |
*反操作時E、D值與正操作時相同
*d值正操作時為0、[0]*3、[30]*4、[30]*5
反操作時為0、[0]*3、[0]*4、[0]*5
